Атмосферные испарители

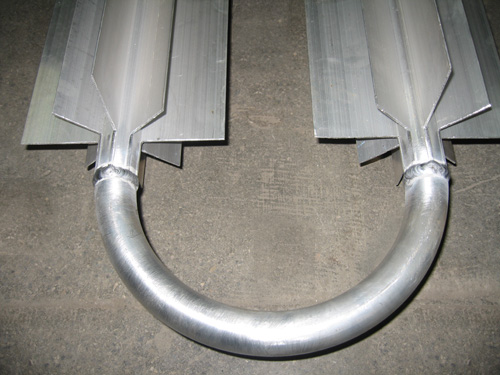

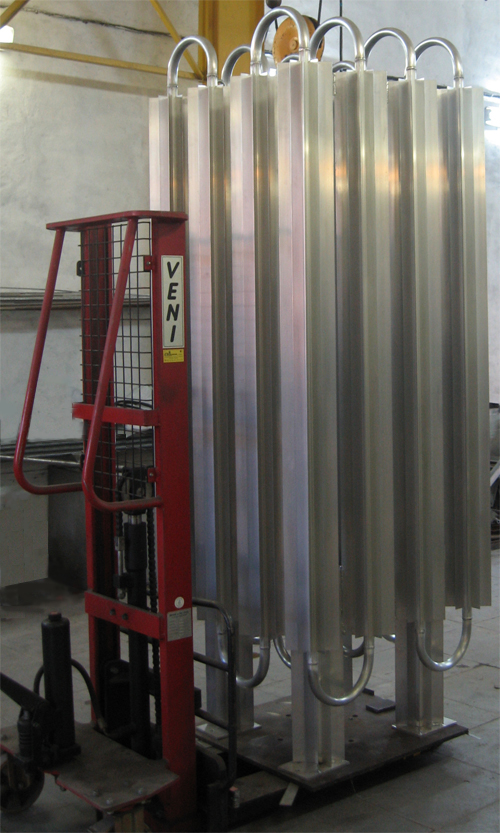

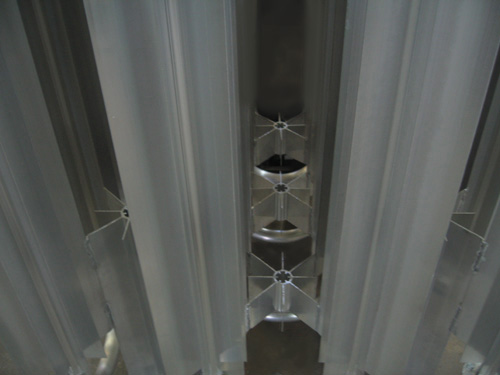

Атмосферные испарители на основе оребренных труб.



Криогенные атмосферные испарители являются наиболее экономичным оборудованием для газификации сжиженных продуктов разделения воздуха (кислород, азот, аргон) и сжиженного природного газа. Для газификации криогенных жидкостей не требуются энергозатраты, так как в качестве источника тепла используется только энергия из окружающей среды. Для изготовления испарителей применяются алюминиевые трубы с наружным и внутренним оребрением или биметаллические трубы с наружным оребрением. Наружная поверхность теплообмена 1 м2/п.м Рабочее давление для алюминиевых труб 4,0 МПа. Они применяются для сборки продукционных испарителей и испарителей наддува, работающих в составе холодных криогенных газификаторов. Ряд рабочих давлений биметаллических труб 15,0 МПа; 20,0 МПа; 40,0 МПа; 50,0 МПа. Они позволяют создавать основные теплообменные аппараты для газификационных установок высокого давления.

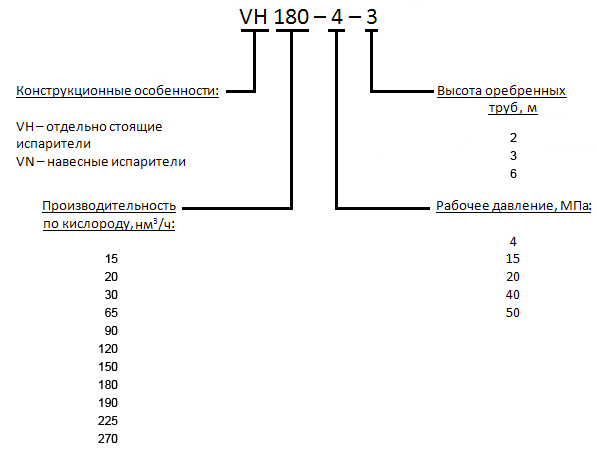

Кодировка исполнения испарителей.



Номинальная производительность приведена для газификации сжиженного кислорода при температуре окружающей среды 20 оC, недорекуперации 10 оC и непрерывной работе в течение 8 часов.

Возможна поставка биметаллических труб длиной 1; 1.5; 2; 3; 6 метров как самостоятельного изделия. Внутренняя труба из высококачественной нержавеющей стали 316L. Наружный диаметр внутренней трубы 16 мм. Из таких труб легко собирать теплообменные аппараты (испарители, подогреватели, охладители) как с помощью аргоно-дуговой сварки, так и на обжимных фитингах (тройники, угольники, кресты) типа Gyrolok.



Типовые модели

VN 15 - 4 - 2

VN 15 - 4 - 3

VN 20 - 4 - 2

VH 20 - 4 - 2

VH 30 - 4 - 2

Производительность (по кислороду), нм3час

15

15

20

20

30

Рабочee давление, МПа

4

4

4

4

4

Исполнение

Настенный

Настенный

Настенный

На фундаменте

Нa фундаменте

Материал

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Количество оребренных труб

3

2

4

4

6

Высота оребренных труб, м

2

3

2

2

2

Масса, кг

26,7

25,3

36

40

64



Типовые модел

VH 30 - 4 - 3

VN 30 - 4 - 3

VH 65 - 4 - 3

VH 90 - 4 - 3

VH 120 - 4 - 3

Производительность (по кислороду), нм3час

30

30

60

90

120

Рабочee давление, МПа

4

4

4

4

4

Исполнение

На фундаменте Настенный На фундаменте На фундаменте На фундаменте

Материал

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Количество оребренных труб

4

4

9

12

16

Высота оребренных труб, м

3

3

3

3

3

Масса, кг

56

51.3

126

168

220



Типовые модели

VH 150 - 4 - 3

VH 180 - 4 - 3

VH 190 - 4 - 3

VH 225 - 4 - 3

VH 270 - 4 - 3

Производительность (по кислороду), нм3час

150

180

190 225 270

Рабочee давление, МПа

4

4

4

4 4

Исполнение

На фундаменте На фундаменте На фундаменте На фундаменте На фундаменте

Материал

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Алюминиевый сплав

Количество оребренных труб

20 24 25

30

36

Высота оребренных труб, м

3 3

3

3

3

Масса, кг

257

320

320

388

466

Атмосферный испаритель в составе теплового насоса.

Принцип работы теплового насоса очень прост и похож на работу холодильника, только наоборот. Как известно, в холодильнике продукты отдают свое тепло, которое выводится на радиатор холодильника охлаждаемый воздухом. Казалось бы, незаметное тепло пищевых продуктов обогревает большую решетку до достаточно высокой температуры. В природе всегда имеется большое количество тепла – в земле, от солнца и других источников. Фактически, когда через атмосферный испаритель идет хладагент с низкой температурой кипения, при обдуве воздухом и освещении солнцем хладагент вскипает. При этом охладитель покрывается инеем, а парообразный хладагент подается в отапливаемое помещение, где сжимается компрессором и отдает тепло сжатия через теплообменник в секции отопительных батарей.. При использовании схемы отопления с включением в нее теплового насоса, достигается экономия топлива до 70%, а значит отопление дома, склада, летней дачи может стать намного дешевле, чем отопление на жидком топливе или электрическое отопление. При этом тепловой насос легко может быть подключен к любой уже существующей системе отопления, например на жидком топливе, топливных таблетках или скомбинирован с системой централизованного отопления. Зачем нужен тепловой насос? Когда следует выбрать тепловой насос? Преимущества. Тепловой насос – это источник энергии для вашей системы отопления и горячего водоснабжения, а также одновременно может служить источником для системы кондиционирования. Основное отличие теплового насоса от других генераторов тепловой энергии (электрических, газовых и дизельных) заключается в том, что при производстве тепла до 80 процентов энергии извлекается из окружающей среды.

В каком случае стоит сделать выбор в пользу теплового насоса как основного источника тепла в доме? Какие положительные стороны? Прежде всего, выбирая тепловой насос, вы выбираете комфорт:

  • К вам на участок не приезжает топливозаправщик, оставляющий на газонах и дорожках радужные пятна от топлива.
  • Вы избавляетесь от топливного хозяйства, создающего повышенную пожароопасность Вашего дома, топливных емкостей не будет ни в цокольном этаже, ни в гараже, ни в саду.
  •  Нигде в доме не пахнет дизельным топливом, Вы не думаете о том, что оно скоро закончится и надо заказывать еще.
  •  Вы не зависите от качества дизельного топлива, и горелка не останавливается под Новый год.
  • У вас нет дымовой трубы, иногда шумящей по ночам и проходящей сквозь весь дом.
  • Дымовая труба будет нужна только для камина.
  • Если вам не хватает подключенной электрической мощности на отопление – может быть, 25% от необходимой мощности для работы теплового насоса все-таки можно выделить?

И, конечно, это экономия энергии и денег. На сегодняшний день в России стоимость производства тепловой энергии зависит от вида «топлива»: самым дешевым является природный газ, затем электроэнергия и дизельное топливо.
