Устройства финишной очистки

Устройства финишной очистки газов

Очистка от микропримесей влаги, кислорода, углеводородов. Содержание основного вещества на выходе не менее 99,9999 % об.
Применяются для хроматографии, спектрометрии, для очистки лазерных газов, в микроэлектронике и вакуумной технике, для очистки защитных сварочных газов и других применений

Общая  характеристика:

• Применяются для очистки He, H2, N2, Ar, других горючих и инертные газов и их смесей.

• Низкая стоимость, быстрая окупаемость, надёжность, универсальность, простота установки устройства и замены картриджа.

• Исключение риска порчи оборудования и брака из-за подачи газа неудовлетворительного качества.

• Устройства подсоединяются к нержавеющим, медным и полимерным  (PTFE, нейлон) трубкам 1/4’’, 1/8’’, 6мм, 3мм.

• Давление газа до 11 бар. Расход газа до 25л/мин.

• Базы и фитинги-адаптеры снабжены клапанами, открывающимися только при установке картриджа.

• Картриджи с индикатором очистки или без него.

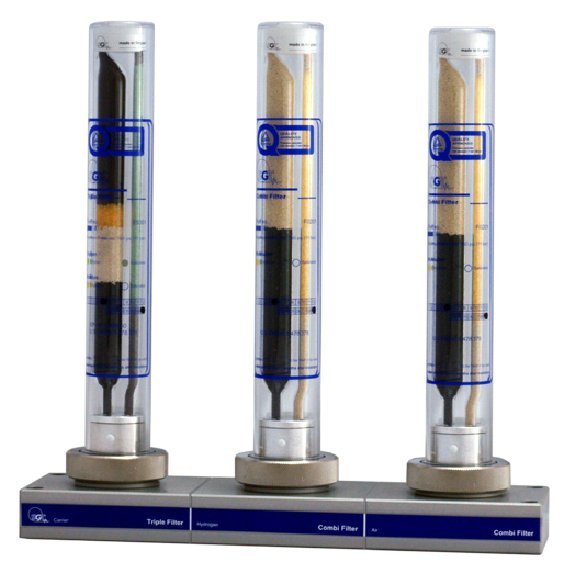

Серия Super-Clean

Сменный картридж подсоединяется к газовой линии через базу. Картридж может быть с индикатором или без него. Засыпка картриджа может быть однородной и очищать газ или от влаги, или от кислорода, или от углеводородов, или она может быть комбинированной и очищать газ от 2-х или 3-х примесей одновременно.

Базы имеют различные конфигурации (для подсоединения одного картриджа или нескольких картриджей независимо, последовательно, параллельно), что заметно упрощает монтаж и улучшает качество очистки газа. Ёмкость картриджей: по H2O 7.2g; O2 1000ml; СН 24g.

Каталог фильтров с базой

Серия Click-On

Устройство включает сменный картридж с наполнителем и фитинги-адаптеры. Картридж может быть с индикатором (в стеклянном корпусе) или без него (в нержавеющем корпусе). Засыпка может быть однородной и очищать газ или от влаги, или от кислорода, или от углеводородов, или она может быть комбинированной и очищать газ от 2-х или 3-х примесей одновременно. Сменный картридж подсоединяется к газовой линии через фитинги-адаптеры. Фитинги снабжены клапанами, открывающимися только при подсоединении картриджа. К ним могут быть подсоединены

нержавеющие, медные и полимерным трубки 1/4’’, 1/8’’, 6мм, 3мм. Ёмкость картриджей по H2O 21g, по O2 3000ml, по HC 36g. Картриджи Click-On легко подключаются к баллонным регуляторам и регуляторам 2-ой ступени AirFlow для чистых газов.

Каталог фильров Click On

С индикатором в стеклянном корпусе

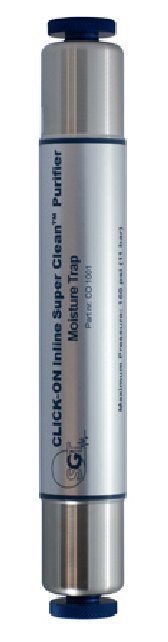

Без индикатора в стальном корпусе

Все изделия имеют очень много особенностей, упрощающих монтаж, и предотвращающих попадание атмосферного воздуха в линию и картридж. Данная продукция была включена в наш ассортимент, в связи с постоянным ростом потребности в подобных устройствах.

Газовая хроматография, масспектрометрия, спектрометрия - очистка газа-носителя (гелий, азот, аргон, водород, углекислый газ) и/или водорода для подачи в пламенно-ионизационный детектор. Финишная очистка этих газов позволяет продлить срок службы хроматографической колонки и другого аналитического оборудования и улучшить качество выполняемых анализов.

Лазерная резка металлов - устройство финишной очистки устанавливается на линию подачи лазерных газов (резонаторных). Смесь подаваемая в СО2-лазер содержит 60-85% гелия, 13-55% азота и 1-9% углекислого газа. Наличие загрязнений в газе ухудшает работу лазера за счет уменьшения его выходной мощности, нарушения однородности электрического разряда, а также при этом возникает необходимость часто выполнять техническое обслуживание оптики лазера. Возникают риски прожога лазерной оптики. Соответственно, устройства финишной очистки, установленные на линии подачи лазерных газов защищают дорогое оборудование в случае подачи газа неудовлетворительного качества и уменьшают возможные риски выхода его из строя.

Микроэлектроника, вакуумная техника - подача чистых газов (водорода, азота и других газов) в технологическое оборудование. Процессы микроэлектронного производства всегда предъявляют высочайшие требования к чистоте газа, а убытки в случае подачи газа неудовлетворительного качества могут быть огромными. Устройство финишной очистки, установленное на линию подачи газа несёт защитную функцию.

Сварка - микропримеси кислорода, влаги и углеводороды при орбитальной или ручной сварке ответственных узлов и дорогостоящих сплавов, например, на основе титана или циркония приводят к снижению качества шва, непроварам, снижению скорости сварки и другим производственным потерям. Устройства финишной очистки исключают брак и снижают затраты на расходные материалы
