Криоцилиндры для кислорода, азота, аргона в Самаре

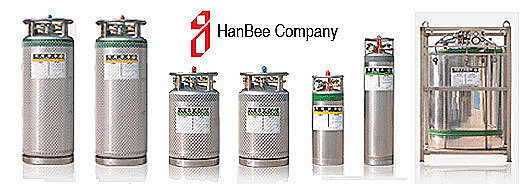

Криогенные сосуды, газификаторы (криоцилиндры) HanBee (Korea)

Чтобы узнать стоимость оборудования необходимо заполнить опросный лист

Криогенные сосуды это самый современный способ транспортировки и хранения сжиженных газов, с возможностью последующей газификации и выдачи продукта как в газообразном так и в жидком виде.

Криогенные газификаторы HanBee выполнены из нержавеющей стали, оснащены экранно-вакуумной изоляцией, оборудованы запорнорегулирующей и предохранительной арматурой, уровнемером, контрольными приборами, включающими в себя систему поддержания давления и экономайзер, систему регулирования и поддержания давления. Существуют конструкционные исполнения со встроенным продукционным испарителем и без него. Благодаря этому оборудованию, потребитель может получать продукт в газообразном или жидком виде. Рабочий объем сосудов от 28 до 660 литров. Ряд рабочих давлений от 1.5 до 27. Потери на испарение кислорода и аргона при хранении в сосудах емкостью 85 литров и более составляют 1.2% в день.

О дин сосуд VLC 085-MP по объему газа заменяет десять сорокалитровых баллонов, VLC 185-MP заменяет 22 сорокалитровых баллона.

Рабочий объём сосудов от 28 до 660 литров. Ряд рабочих давлений от 1.5 до 27 атмосфер. Во многих случаях криогенные цилиндры удобно использовать для получения газообразного продукта с высоким давлением 15-27Атм, которое невозможно получать на стационарных емкостях большого диаметра.

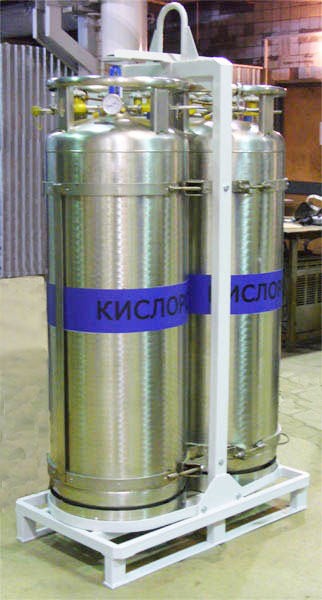

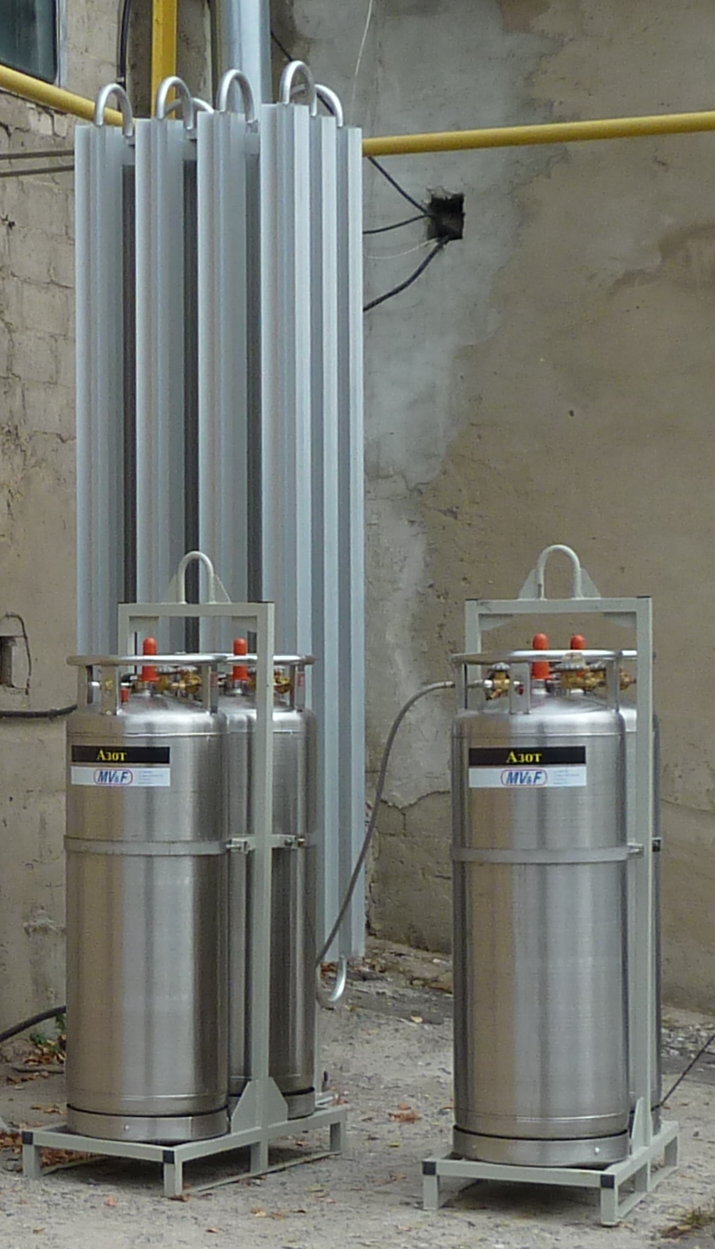

Существует возможность объединения криоцилиндров одним коллектором для удобства в эксплуатации. А увеличение производительности можно осуществить с использованием внешнего испарителя.

Применение криогенных сосудов HanBee для транспортировки, хранения и выдачи криогенных жидкостей и технических газов обусловлено рядом неоспоримых преимуществ перед газовыми баллонами:

  • снижение затрат на стоимость газа т.к. жидкий продукт дешевле чем газообразный в баллонах,
  • повышение чистоты исходного продукта т.к. внутренняя оболочка криогенного сосуда из нержавеющей стали и не вступает в реакции с газами,
  • экономия на транспорте т.к. можно использовать автомобиль грузоподъемностью до тонны,
  • снижение затрат на время подключения, покупку газа, используемую площадь, складские затраты, транспортировку, эксплуатацию и текущий ремонт баллонного парка, а также трудозатраты на погрузочно-разгрузочные работы т.к. один криоцилиндр заменяет несколько газовых баллонов,
  • повышение уровня безопасности, поскольку рабочее давление криоцилиндра значительно ниже (27 атм. против 150 атм.),



В отличие от газовых баллонов, малые криогенные сосуды безопаснее и удобнее в эксплуатации, не требуют проведения освидетельствования каждые пять лет, не требуют согласования и регистрации в органах Ростехнадзора.

Криогенные сосуды получили наиболее широкое распространение во многих областях промышленности:

  • Резка металлов
  • Сварка
  • Очистка поверхностей гранулами сухого льда (криогенный бластинг)
  • Аэрация воды при разведении, транспортировке рыбы
  • Косметическая медицина, хранение препаратов, удаление опухолей
  • В лабораториях для захолаживания приборов и материалов

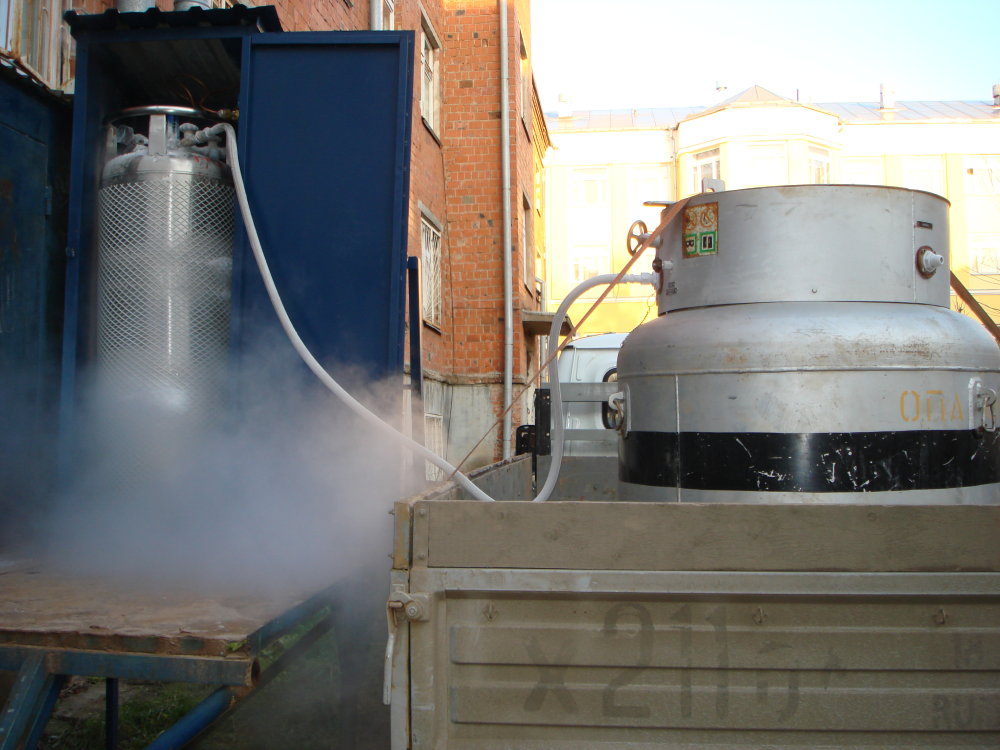

Заправка криоцилиндров возможна как на специализированных станциях так и на территории заказчика

Экономическая целесообразность

Рассмотрим экономическую целесообразность покупки кислорода в криоцилиндре по сравнению с сорокалитровыми баллонами на примере использования криогенного сосуда VLC 185-MP.

Сорокалитровый баллон вмещает 6,3 нМ3 кислорода. Цена заправки одного баллона 212 руб., т. е.   один кубический метр кислорода обойдется покупателю в 33,65 руб.

Цена жидкого кислорода 17 руб. за литр, что за метр кубический газа соответствует 20,23 руб. Объем продукта в криоцилиндре составляет 168 литров, что соответствует 141 нМ3. Заправка криоцилиндра на территории  заказчика (доставка включена в цену) 17 * 168 = 2856 руб. Поставка такого же объема кислорода в баллонах обойдется в 141 * 33,65 = 4744 руб!
Ежедневные потери в криогенном сосуде VLC 185-MP 1,2% что соответствует 1,69 нМ3 или 34,23 руб в день. При использовании данного объема за неделю затраты на потери газа составят 239,6 руб.

Итого экономия с одной заправки составит  4744 – 2856 - 239 = 1649 руб.  Экономия в год - 79152 руб.

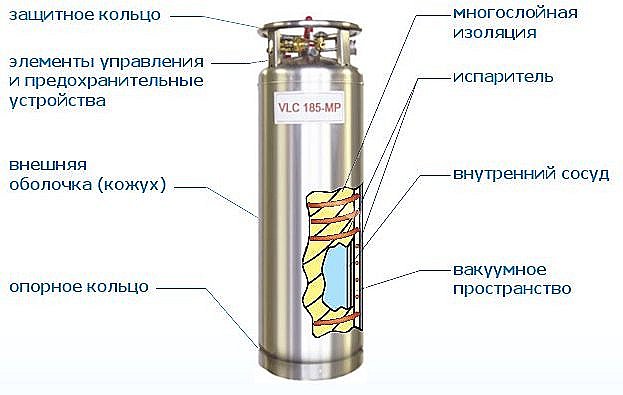

Принципиальное устройство криогенного сосуда малой емкости



Принцип работы

Когда производится отбор жидкости из цилиндра, ее уровень в сосуде падает, в результате чего давление в нём снижается. Поэтому необходимо наполнять высвободившийся объём парами продукта для того, что бы поддерживать в сосуде постоянное давление. Это осуществляется за счёт открытия клапана набора давления. Поток жидкости через змеевик набора давления (испаритель наддува), где испаряется за счет теплопритоков из окружающей среды, клапан набора давления и регулятор, пополняет паровое пространство сосуда, обеспечивая постоянное давление выдачи. Регулирующий винт регулятора позволяет изменить установленное значение давления, но регулятор не рассчитан на частую перенастройку.

Регуляторы настроены на давление: 15 кг/см2 для моделей МР и 25 кг/см2 для моделей НР. Модели LP не имеют данного устройства. Если давление в цилиндре превысит установленное значение: 17 кг/см2 для моделей МР и 27 кг/см2 для моделей НР, контур экономайзера в регуляторе автоматически сбросит давление до заданного значения для нормальной работы цилиндра.



Кодировка исполнения сосуда

Конструкционные особенности

Полный объём в литрах

Рабочее давление

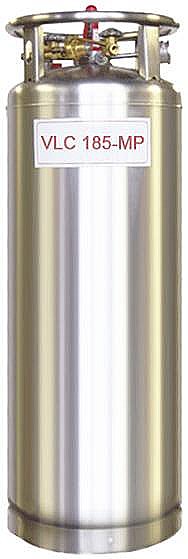

VLC (Vaporizer-equipped Liquid Cylinder) – криогенный сосуд с регулятором давления и встроенным продукционным испарителем

DLC (Dependable Liquid Cylinder) – криогенный сосуд с регулятором давления





028 300

045 320

085 360

130 450

175 500

185 600

240 660

280

LP низкое (1.5 атм)

BP базовое (8 атм)

MP среднее (15 атм)

HP высокое (27 атм)

Криоцилиндры HanBee и их применение



Модели на 28 и 45 литров

Модели на 45 и 28 литров имеютдиаметр 300 мм и подходят для применения в аналитических лабораториях. Их удобно использовать для хранения азота в качестве источника холода или хранения и газификации аргона для спектрометрии или при выполнении лабораторных работ с применением орбитальной сварки. Достоинством является небольшой вес, позволяющий без труда доставлять их непосредственно к месту потребления.

Модели на 85 и 130 литров

 Модели на 85 и 130 литров предназначены для применения в  условиях ограниченного пространства, где недостаток места не позволяет применять 185 литровые цилиндры. Эти сосуды производятся с такими же конструктивными решениями, что и сосуды основной серии.

Модели от 175 до 320 литров



 Криогенные сосуды ёмкостью 175, 185, 240, 280, 300 и 320 литров получили наиболее широкое распространение во многих областях промышленности:

лазерная и плазменная резка

сварка в защитной атмосфере

газо-плазменная и термовакуумная обработка деталей

медицина

пищевое производство насыщение воды кислородом при транспортировке и хранении живой рыбы.

Сосуды 85 и 185 л имеют диаметр 500 мм, их можно использовать при рабочем давлении до 27 бар. Криоцилиндры ёмкостью 240, 280, 300 и 320 литров имеют диаметр 655 мм и высоту до 1600 мм, рабочее давление до 15 бар.

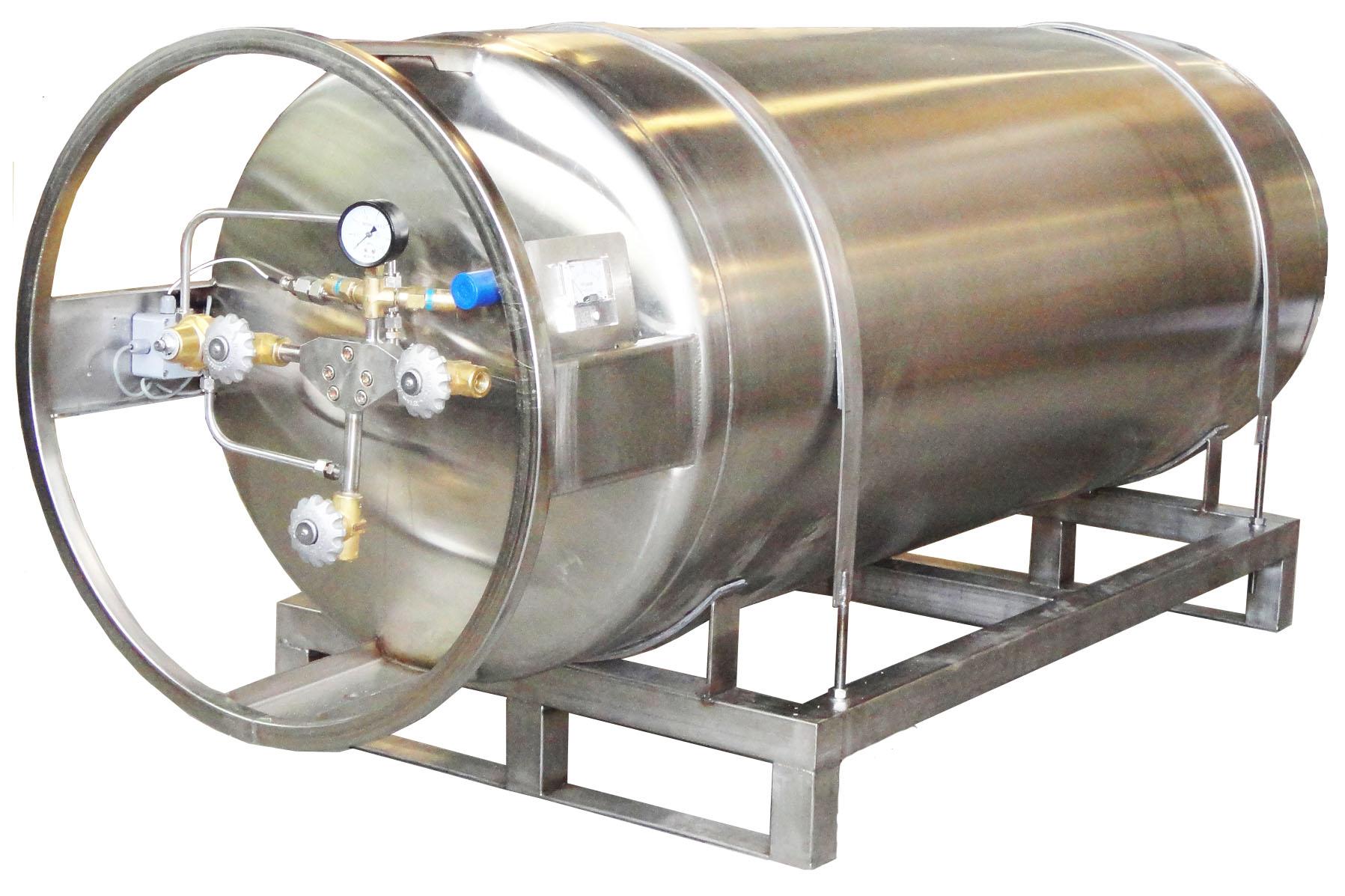

Модели горизонтального исполнения объемом 360, 450, 500 литров

 Модели горизонтального исполнения объемом 360, 450, 500 л имеют диаметр 655мм. Эта серия удобна как при транспортировке криогенных жидкостей так и при стационарном использовании. Низкое расположение центра тяжести позволяет, повысить устойчивость автомобиля и повышает безопасность перевозки криогенных жидкостей. Данные сосуды имеют электронный указатель уровня, который может располагаться дистанционно. Сосуды серии DLC удобно использовать как стационарные газификаторы в сочетании с атмосферными испарителями.

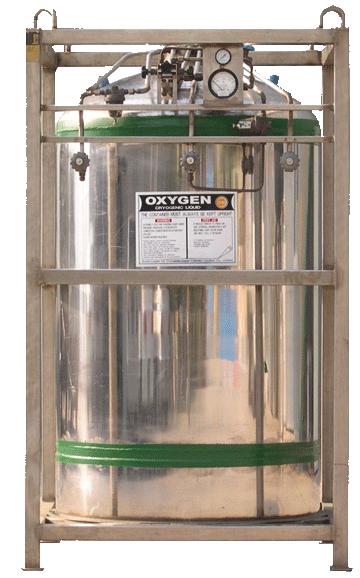

Сосуды ёмкостью 600 и 660 литров

Сосуды ёмкостью 600 и 660 литров предназначены для хранения количеств сжиженного продукта, больших чем в других сериях. Наиболее эффективно использовать эти сосуды для газоснабжения сварочных производств, станков лазерной резки, в медицинских учреждениях. Рама и корпус изготовлены из коррозиестойких материалов. Рама позволяет транспортировать сосуд при помощи автопогрузчика или кран-балки. Рабочий объём сосуда 600 л; размер рамы 1110x1110x1856 мм; масса 510 кг: вес продукта: кислород 684 кг, азот 485 кг, аргон 840 кг, углекислота 659 кг.

Чтобы узнать стоимость оборудования необходимо заполнить опросный лист

Дополнительные комплектующие

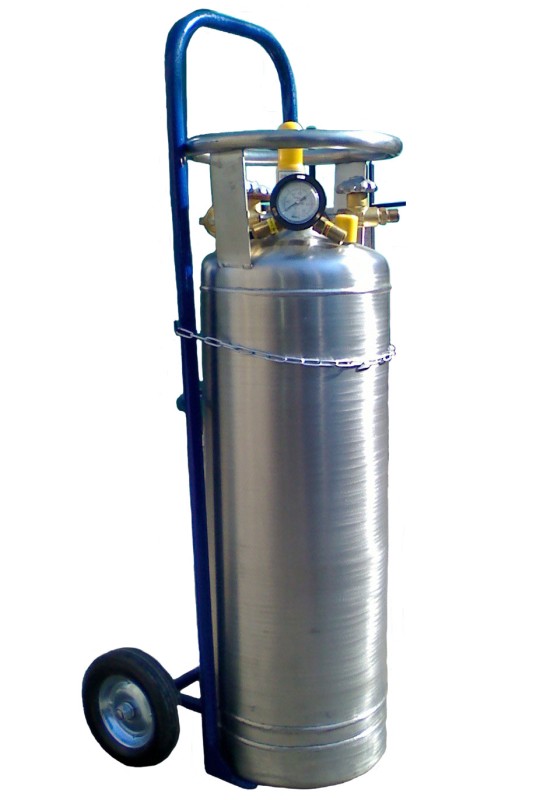

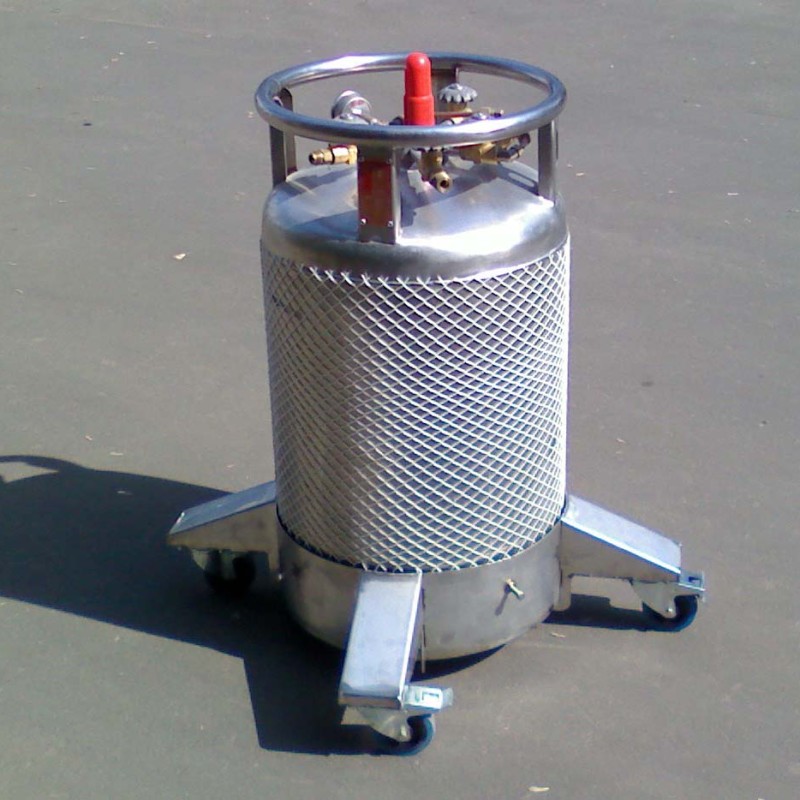

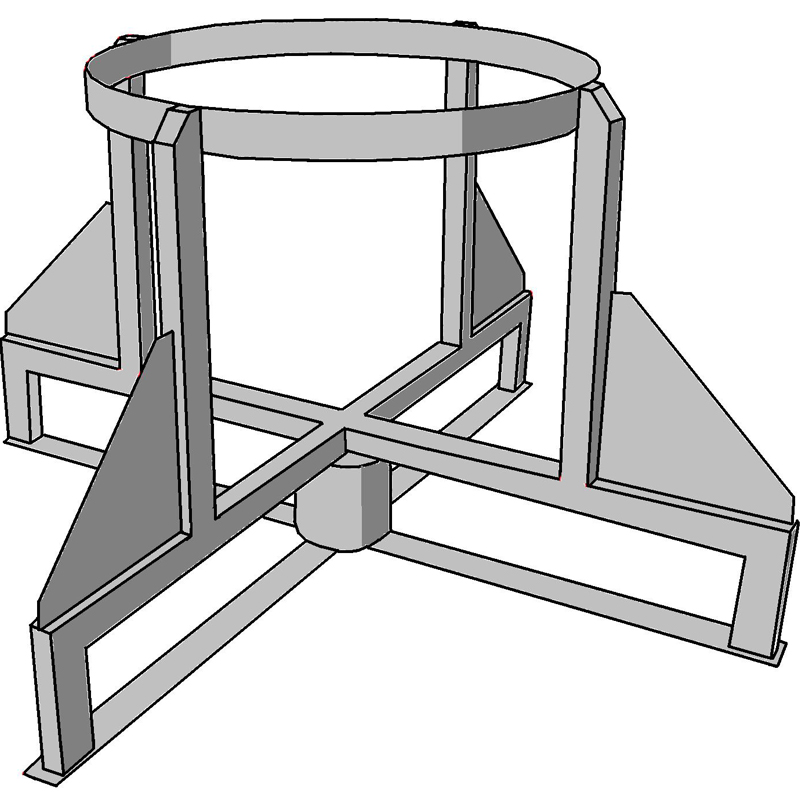

К сосудам HanBee предлагаются стационарные подставки и тележки для удобного перемещения сосуда по помещению и асфальтированной поверхности.
